| الاسم التجاري: | Shi Zun |
| رقم الطراز: | اللوحة الأم H-3399 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
H-3399 Smart HMI Motherboard Quad Core Mali-T860 القياسية 16GB EMMC 2 خارجية USB30
H-3399 اللوحة الأم الذكية HMIالوصف:
يعتمد H-3399 على معالج Rockchip RK3399. يحتوي على أداء قوي وواجهات غنية وأداء حاسوبي قوي. يمكن تطبيقه بسهولة على سيناريوهات مثل روبوتات الترحيب ،معدات التعرف على الوجوه والتحكم الصناعي.
H-3399 اللوحة الأم الذكية HMIالمعلمات:
|
كلمة رئيسية: |
اللوحة الأم الذكية HMI |
وحدة المعالجة المركزية |
RK3399, ثنائي النواة Cortex-A72 + رباعي النواة Cortex-A53, الساعة حتى 1.8GHz |
|---|---|---|---|
| الجهاز الرقمي: | رباعي النواة مالي-تي860 | بطاقة TF: | مصدر بطاقة TF مرن الذاتي ، يدعم بطاقة TF 256GB |
|
ذاكرة الوصول: |
القياسية 2GB LPDDR4، اختياري 4GB |
ROM: |
القياسية 16GB EMMC، تصل إلى 128GB |
|
مضيف USB: |
2 USB خارجية3.0،8 USB2.0 مدمج ((واحد منها هو CPU مرور من خلال USB) |
الميناء التسلسلي: |
منفذ متسلسل مدمج متوافق مع TTL/RS232 ذو اتجاهين |
| سماعات الرأس: | سماعات الرأس الأمريكية القياسية ذات الأربع مراحل متكاملة 3.5 ملم | HDMI: | واجهة HDMI 2.0 ، تدعم ما يصل إلى دقة 4K |
| (MIPI): | واجهة 31Pin FPC MIP-DSI ، تدعم ما يصل إلى دقة 1920 × 1200 | مدخل MIC: | مدخلات مؤشر الاختلاف |
| مصباح الطيار: | ضوء مؤشر العمل الأخضر | USB OTG: | 1 واجهة USB3.0 OTG |
|
بلوتوث: |
بلوتوث عالي الأداء، دعم BT V4.0 |
أندرويد: |
يوصى بـ (أندرويد 7)1أندرويد 8.1 و أندرويد 9.0 اختياري |
H-3399 اللوحة الأم الذكية HMIالخصائص:
المعالج: مجهزة بمعالج Rockchip RK3399 ، يحتوي على وحدة معالجة معالجة معالجة ARM Hexa-core (Cortex-A72 مزدوج + quad Cortex-A53) ، مع سرعة ساعة تصل إلى 1.8GHz.

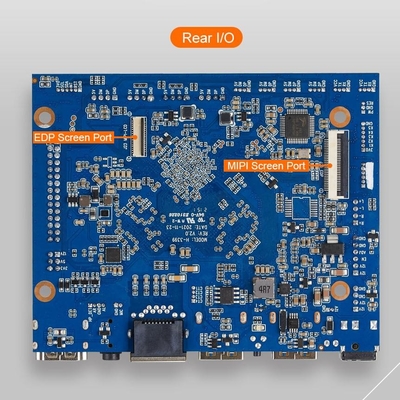

دعم العرض: دعم شاشة LVDS و MIPI المتكاملة ، قادرة على دقة تصل إلى 1080P. يدعم مخرج شاشة مزدوجة مع أربع واجهات عرض (LVDS ، eDP ، MIPI ، HDMI) ،ويدعم شاشة مزدوجة مختلفة العرض وشاشة مزدوجة نفس وظائف العرض.
الاتصال اللاسلكي: تتميز بـ Wifi 802.11 b/g/n/ac و Bluetooth V5.2، تدعم شبكة الواي فاي مزدوجة النطاق عند 2.4GHz/5GHz.
واجهات USB: يوفر واجهات USB 3.0 خارجية و 8 واجهات USB 2.0 داخلية.
إدخال الطاقة: يدعم دخول طاقة متواصلة عالية الجهد من 9 فولت إلى 15 فولت
الذاكرة والتخزين: يدعم ما يصل إلى 4 جيجابايت من ذاكرة الوصول العشوائي و 128 جيجابايت من الروم.
مخرج الفيديو: يدعم HDMI 2.0 ما يصل إلى انتاج 4K.
الاتصالات المتسلسلة: يقدم منفذين تسلسليين متوافقين TTL/RS232.
واجهة الايثرنت: يوفر واجهة إثنر 1 جيجابيت واجهة إمدادات الطاقة POE.
التصميم: تصميم رقيق للغاية بسماكة 9 ملم فقط وأبعاد 100 ملم × 80 ملم.
معالجة الرسومات: تستخدم معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة
نظام التشغيل: يدعم نظام أندرويد 7.1 ، مع خيارات تخصيص لنظام لينكس ، أوبونتو.

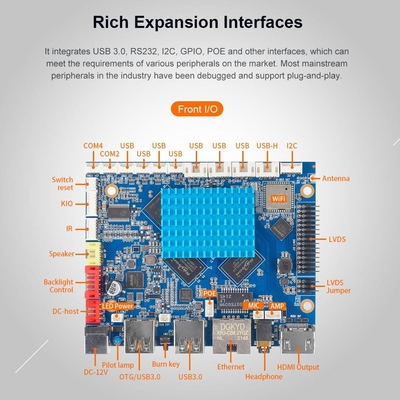

واجهات التوسيع: واجهات توسيع غنية ، بما في ذلك UART و ADC و I2C و GPIO ، ودعم واجهات RS232 و RS485.
دعم اللمس: يدعم بشكل مثالي وظائف شاشة لمسة مختلفة ، مثل لمسة تحت الحمراء متعددة النقاط ، لمسة سعة متعددة النقاط ، إلخ.
|
|
