لوحة الأم H0 الذكية HMI

نظرة عامة

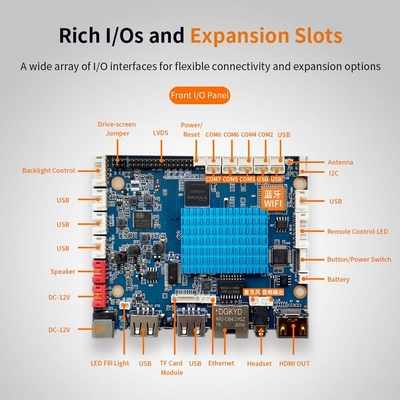

الـلوحة الأم H0 الذكية HMIهي منصة متعددة الاستخدامات وفعالة من حيث التكلفة مصممة لتطبيقات واجهة الإنسان والآلة (HMI) عبر الأتمتة الصناعية والمنازل الذكية والأجهزة الطبية والمعدات التجارية.تعمل بواسطة معالج Allwinner A40i رباعي النواة Cortex-A7 يعمل على ما يصل إلى 1.2GHz ، مع GPU Mali-400MP2 التي تدعم تشفير الفيديو الألياف OpenGL ES 2.0 و 1080P ، يوفر H0 أداءً موثوقًا لتطبيقات واجهة العرض الجغرافي.ثلاث واجهات عرضيقدم LVDS (قناة مزدوجة ، تصل إلى 1080P) ، HDMI 1.4 (تصل إلى 1080P) ، و MIPI-DSI7 × الموانئ المتسلسلة(1 TTL/RS-485 + 6 TTL/RS-232)9 × منافذ USB 2.0(2 خارجية + 7 داخلية)5 × GPIO، I2C ، و 10/100M Ethernet. يحتوي H0 أيضًا على مخرج مكبر مزدوج 8Ω 6W ، ومقبس سماعة سماعة CTIA 4 قطب ، وإدخال MIC التفاضلي ، وتشغيل درجة حرارة واسعة من -20 ° C إلى 70 ° C. مع Android 7.1 دعم، مفتوح API SDK ، ومع معظم الموانئ المتسلسلة في خط HMI ، H0 هو الأساس المثالي لتطوير HMI المخصص.

المزايا الرئيسية

• مرونة واجهة العرض الثلاثي: LVDS، HDMI 1.4، و MIPI-DSI تدعم مجموعة واسعة من لوحات العرض من الشاشات الصناعية ذات التكلفة الفعالة إلى شاشات HDMI للاستهلاكية تتكيف مع متطلبات المشروع المختلفة دون إعادة تصميم الأجهزة.

• الاتصال المتسلسل الرائد في الصناعة: 7 × منافذ متسلسلة قابلة للتكوين (1 TTL/RS-485 + 6 TTL/RS-232) توفر اتصال استثنائي للمعدات الصناعية القديمة، وأجهزة الاستشعار، ومسحات الباركود،و المراقبين أكثر من أي لوحة أخرى في فئتها.

• مكبر الصوت المدمج: 8Ω 6W مكبر مزدوج يدفع مكبرات الصوت بشكل مباشر لا توجد حاجة إلى لوحة مكبرات خارجية للإشارات الصوتية أو إشعارات الإنذار أو ردود الفعل الصوتية في تطبيقات HMI.

• إدخال/خروج مرن وتوسيع: 9 × منفذات USB (2 خارجية + 7 داخلية) ، 5 × GPIO ، I2C لللمس السعة ، والتحكم في الضوء الخلفي

• موثوقية في درجات الحرارة العريضة: -20 درجة مئوية إلى 70 درجة مئوية نطاق درجة حرارة التشغيل يضمن التشغيل المستقر في البيئات الصناعية، وكشكات في الهواء الطلق، وتطبيقات سلسلة البرد.

• منصة أندرويد ذات تكلفة محسنة: أندرويد 7.1 مع API SDK مفتوحة تمكن تطوير تطبيقات سريعة مع الحفاظ على تكاليف BOM تنافسية مثالي لنشرات HMI الضخمة.

لماذا اخترت هذه اللوحة؟

• معظم الموانئ المتسلسلة في مجموعة HMI: مع 7 × منافذ متسلسلة قابلة للتكوين، و H0 يتصل إلى المزيد من الأجهزة الهوائية الصناعية من لوحات المنافسة مثالي للتطبيقات التي تتطلب اتصالات أجهزة متعددة مثل ماسحات الباركود،طابعات، PLCs، وأجهزة الاستشعار.

• ثلاث واجهات عرض، لوحة واحدة: LVDS لللوحات الصناعية ، HDMI للوحات العرضية للمستهلك ، و MIPI-DSI للاتصالات المرنة FPC

• الحل الصوتي الكامل: مكبر 8Ω 6W + مكبس سماعة الرأس CTIA + مدخل MIC التفاضلي

• جاهزة للصناعة، فعالة من حيث التكلفة: -20 درجة مئوية إلى 70 درجة مئوية نطاق التشغيل و I / O قوي يجعل H0 مناسبة للبيئات المطالبة، في حين أن منصة A40i تبقي التكاليف تنافسية لمشاريع HMI ذات الحجم الكبير.

• مفتوحة لتطوير مخصص: أندرويد 7.1 مع API SDK مفتوحة تمكن من تطوير تطبيقات سريعة، وتخصيص واجهة المستخدم، والتكامل مع الأنظمة القائمة

• التسليم والتعبئة





  البند	تفاصيل
  التعبئة	كيس مضاد للستاتيك + غطاء رغوة + كرتون صناعي
  الـ MOQ	قطعة واحدة (طلب عينة) ، 100 + لتحديد أسعار الحجم
  وقت التنفيذ	3-5 أيام عمل للعينات؛ 15-20 يوم عمل للطلبات السائبة
  البحرية	DHL، FedEx، UPS، أو عن طريق البحر (اختيار العميل)
