| رقم الطراز: | JP-ZI16-90 REV2.0 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T/T |

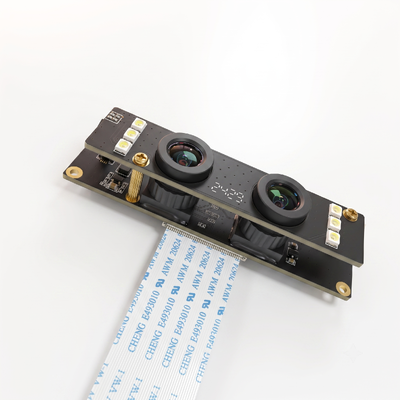

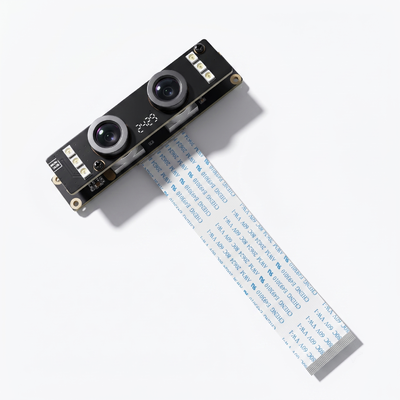

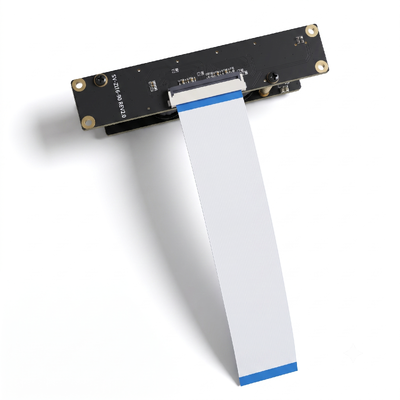

وحدة الكاميرا WDR ذات العدسة المزدوجة 2MPجي بي زي 16-90 ريف 20
الـوحدة الكاميرا WDR ذات العدسة المزدوجة 2MP MIPI Interface JP-ZI16-90 REV2.0هو حل تصوير مزدوج المستشعرات عالي الأداء يحتوي على أجهزة استشعار CMOS 1/2.9 " لكل من قنوات RGB و IR ، كل منها يوفر دقة 1920 × 1080 عند 30fps.تم تصميمها مع زجاج عالية الجودة + البلاستيك (1G + 3P) العدسات و M12 * 0.5 يرفع مع 650nm (RGB) ومصفحات 850nm ضيقة النطاق (IR) المخصصة ، توفر هذه الوحدة جودة صورة استثنائية عبر كل من الطيفات المرئية والأشعة تحت الحمراء.مع نطاق ديناميكي واسع 105dB على قناة RGB، استهلاك طاقة منخفض للغاية (140mW RGB + 100mW IR) ، ومجال رؤية قطري واسع 92 درجة ، فإن JP-ZI16-90 REV2.0 هو الحل المثالي لمحطات التعرف على الوجوه ،أنظمة مراقبة الوصول البيومترية، وتطبيقات المراقبة الذكية التي تتطلب تصوير قناة مزدوجة عالية الجودة مع تكامل واجهة MIPI.
استهلاك طاقة منخفض: تستهلك قناة RGB 140mW ± 5٪ فقط وقناة IR 100mW ± 5٪ عند 30fps من بين وحدات المستشعرات المزدوجة الأكثر كفاءة في استخدام الطاقة المتاحة ، مثالية للأجهزة التي تعمل بالبطارية والحساسة للحرارة.
105 ديسيبل نطاق ديناميكي واسع: يقدم جهاز استشعار RGB 105dB WDR لتصوير واضح في مشاهد عالية التباين من الضوء الخلفي الساطع إلى المناطق الداخلية الضعيفة.
قناة مزدوجة 1080P @ 30fps: يدعم كل من أجهزة الاستشعار RGB و IR دقة 1920 × 1080 في 30fps كاملة ، مما يوفر فيديو سلس وعالي الجودة لتطبيقات التعرف والرصد في الوقت الحقيقي.
تجميع العدسة ذات الجودة العالية 1G + 3P: الزجاج الدقيق + بناء العدسة البلاستيكية مع تشويه التلفزيون < 1٪ و CRA < 12.6 درجة ، مما يوفر صورًا حادة منخفضة التشويه عبر كل من الطيف المرئي والأشعة تحت الحمراء
تصفية بصرية مخصصة: قناة RGB مع فلتر قطع الأشعة فوق البنفسجية 650nm وقناة الأشعة فوق البنفسجية مع فلتر النطاق الضيق 850nm تضمن الاستجابة الطيفية المثلى لكل جهاز استشعار للتطبيق المقصود.
حساسية الضوء المنخفض جداً: كلا المستشعرات تحقق ≤0.15Lux @ F2.0 ضبط الصور القابلة للاستخدام في ظروف ضوء ضئيل جدا دون إضاءة الأشعة تحت البنفسجية.
واجهة MIPI: يوفر موصل 0.5 ملم قياسي من 40 دبوسًا نقل بيانات عالي السرعة مباشرة إلى معالجات التطبيقات مثالي للأنظمة المدمجة ودمج SoC.
كفاءة الطاقة الاستثنائية للأنظمة المدمجة: في 140mW فقط للقنوات RGB و 100mW للقنوات IR ، يستهلك JP-ZI16-90 REV2.0 جزءًا صغيرًا من طاقة وحدات المستشعرات المزدوجة النموذجية (غالباً ما تكون 300mW + لكل قناة).هذا التصميم ذو الطاقة المنخفضة للغاية أمر بالغ الأهمية للأجهزة التي تعمل بالبطاريات، الحوائط الحساسة للحرارة، والتطبيقات التي يتم فيها تقييد ميزانيات الطاقة بشكل مشدد
أداء بصري متفوق مع عدسات 1G + 3P: يقدم مجموعة العدسات الزجاجية + البلاستيكية تشويه تلفزيوني أقل من 1٪ و CRA أقل من 12.6 درجة ، مما يضمن صورًا حادة ودقيقة هندسياً مع الحد الأدنى من الانحرافات البصرية.هذه الدقة ضرورية لتطبيقات التعرف على الوجوه حيث يمكن أن تؤثر تشوهات الصورة الدقيقة على دقة التطابق.
أداء مزدوج القنوات متوازن: كل من أجهزة استشعار RGB و IR توفر نفس الدقة (1920 × 1080) ، معدل الإطار (30fps) ، مجال الرؤية (H: 84 ° / V: 54 ° / D: 92 °) ، فتحة (F2.5) ، وطول محوري (3.1mm).يضمن هذا التماثل جودة الصورة المتسقة عبر كلا القنوات تبسيط معالجة الصورة وتحسين موثوقية التعرف.
واجهة MIPI القياسية في الصناعة لدمج SoC: يسمح مرفق MIPI 0.5mm ذو 40 دبوس بالاتصال المباشر مع معالجات التطبيقات دون وحدات تحكم المضيف USB ، مما يقلل من تكلفة BOM ويبسط تصميم النظام المدمج.هذه هي واجهة الاختيار لمحطات التعرف على الوجوه، أقفال ذكية، وأنظمة كاميرات متكاملة.
محسّنة لتطبيقات التعرف البيومتري: يجمع بين حساسية الضوء المنخفض (0.15 لوكس) ، و WDR (105dB) ، واستيعاب قناة مزدوجة 30fps، والنور الدقيق يجعل JP-ZI16-90 REV2.0 مناسبة بشكل مثالي للتعرف على الوجوه والتحقق من صحة البيومترية يقدم أداءً موثوقًا في ظروف إضاءة متنوعة، من المناطق الداخلية الخافتة إلى المدخلات الخارجيّة المشرقة.
| النموذج | جي بي زي 16-90 ريف 20 |
| جهاز استشعار الصورة CMOS | أجهزة استشعار 1/2.9 " (RGB) ؛ أجهزة استشعار 1/2.9 " (IR) |
| أقصى دقة | 1920 ((H) × 1080 ((V) (16:9 وضع) لكل من جهاز استشعار RGB و IR |
| حجم بكسل جهاز الاستشعار | 2.8μm × 2.8μm لكل من جهاز استشعار RGB و IR |
| إضاءة الضوء المنخفض | ≤0.15Lux / F2.0 لكل من جهاز استشعار RGB و IR |
| معدل نقل الصورة | 1920*1080P@30fps لكل من جهاز استشعار RGB و IR |
| نسبة الإشارة إلى الضوضاء (SNR) | 38dB (أجهزة استشعار RGB) ؛ TBD (أجهزة استشعار IR) |
| النطاق الديناميكي | 105dB (أجهزة استشعار RGB) ؛ TBD (أجهزة استشعار IR) |
| مصعد العدسة ومرشح | قناة RGB: M12 * 0.5 عدسة، 650nm مرشح قناة IR: M12 * 0.5 عدسة، 850nm مرشح النطاق الضيق |
| مجال الرؤية (FOV) | H: 84 °، V: 54 °، D: 92 ° لكل من جهاز استشعار RGB و IR |
| الفتحة (F/NO) | F2.5 لكل من جهاز استشعار RGB و IR |
| الطول المحرك | 3.1 ملم لكل من جهاز استشعار RGB و IR |
| تشويه | تشويه التلفزيون < 1% لكل من جهاز الاستشعار RGB و IR |
| CRA (الرئيس راي أنجل) | < 12.6 درجة لكل من جهاز استشعار RGB و IR |
| نطاق درجة حرارة تشغيل العدسة | -10°C ~ +50°C |
| هيكل العدسة | 1G + 3P لكل من جهاز استشعار RGB و IR |
| تنسيق ضغط مخرج الفيديو | RAW لكل من جهاز الاستشعار RGB و IR |
| مصباح الأشعة تحت الحمراء (IR) | 60° / 850nm |
| إمدادات الطاقة | AVD03.3V-AVDD2.8V-DVDD1.8V-DVDD1.2V-DVDD1.2V ؛ متطلبات التموج: أقل من 80dB |
| اتصال الوحدة | مرفق 40 دبوس 0.5 ملم |
| استهلاك الطاقة | GC2093 ((RGB): 140mW ± 5% @ 30fps GC2053 ((IR): 100mW ± 5% @ 30fps |
| عملية درجة الحرارة والرطوبة | -10°C ~ +55°C, الرطوبة:10%RH ~ 75%RH |
| درجة حرارة التخزين والرطوبة | -20°C ~ +65°C, الرطوبة:10%RH ~ 75%RH |
|
|
