| رقم الطراز: | JP003 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T/T |

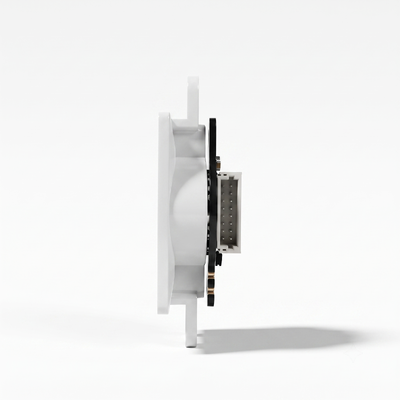

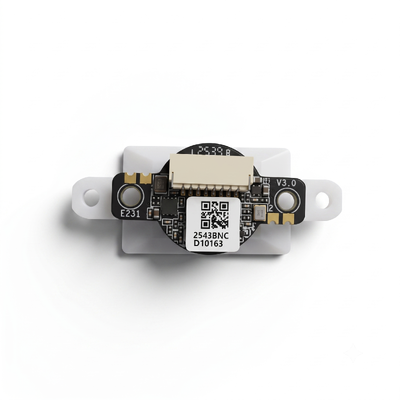

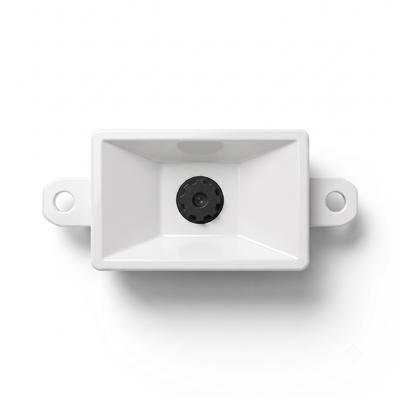

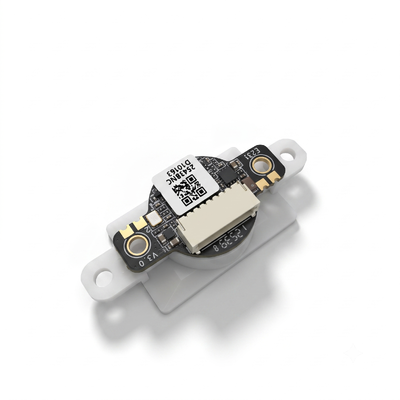

وحدة ماسح الباركود ثنائية الأبعاد أحادية البعد 1D 2D QR Code من CMOS بحجم 640x480 وواجهة USB TTL
وحدة ماسح الباركود ثنائية الأبعاد أحادية البعد 1D 2D QR Code من CMOS بحجم 640x480هي محرك فك تشفير مدمج وعالي الأداء يدعم واجهات الاتصال USB و TTL، وهو مثالي للدمج المضمن في الأكشاك، وأجهزة الدفع، وأجهزة التحكم في الوصول، وماسحات الباركود المحمولة. تتميز بمستشعر صور CMOS بدقة 640 × 480 مع مجال رؤية أفقي بزاوية 60 درجة ورأسي بزاوية 45 درجة، وتقوم هذه الوحدة بفك تشفير مجموعة واسعة من رموز 1D و 2D بدقة — بما في ذلك QR Code، و Data Matrix، و PDF417، و EAN-13، و Code 128، و Code 39، و GS1 DataBar — بدقة فك تشفير تبلغ ≥5mil وتباين رمز أدنى يبلغ ≥20%. تضمن الوحدة تحملها الزاوي ±55 درجة وعمق مجال واسع قراءة موثوقة لرموز QR للدفع (25-170 مم) ورموز EAN-13 الشريطية (35-145 مم)، حتى في الاتجاهات الصعبة. تم تصميم JP003 للبيئات المتطلبة، وتعمل في درجات حرارة تتراوح من -20 درجة مئوية إلى 60 درجة مئوية مع قابلية التكيف مع الإضاءة المحيطة حتى 100,000 لوكس، وقد اجتازت اختبارات صارمة للصدمات الحرارية والاهتزاز والسقوط. بحجم 37 مم × 18 مم × 9.8 مم ووزن 20 جرام فقط، فهي الحل الأمثل للمسح الضوئي لتصميمات المنتجات المدمجة التي تتطلب موثوقية عالية.المزايا الرئيسية
: تقوم بفك تشفير مجموعة شاملة من أنواع الباركود — من رموز 1D القياسية (EAN-13، UPC، Code 128، Code 39، Codabar) إلى رموز 2D (QR Code، Data Matrix، PDF417، AZTEC) — مما يجعلها مناسبة لتطبيقات البيع بالتجزئة والخدمات اللوجستية والدفع.دقة فك تشفير عالية
: تحقق دقة ≥5mil لرموز 1D الشريطية، مما يضمن قراءة موثوقة للرموز الصغيرة والكثيفة — وهو أمر ضروري لتطبيقات تصنيع الإلكترونيات، ووضع العلامات في الرعاية الصحية، وتتبع الأصول.تحمل زاوي واسع
: تدعم الميل والانحراف حتى ±55 درجة مع دوران 360 درجة — مما يسمح للمستخدمين بمسح الباركود بأي زاوية تقريبًا، مما يقلل الحاجة إلى محاذاة دقيقة ويحسن تجربة المستخدم.خيارات اتصال مرنة
: تدعم واجهات USB (HID و Virtual COM) و TTL COM — مما يتيح التكامل السلس مع أجهزة الكمبيوتر، وأجهزة نقاط البيع، والأنظمة المضمنة دون الحاجة إلى محولات واجهة إضافية.استهلاك طاقة منخفض
: استهلاك تيار نموذجي أقل من 180 مللي أمبير عند 5 فولت (أو 3.3 فولت اختياري) — مناسب للأجهزة التي تعمل بالبطارية أو تعمل بمنفذ USB.موثوقية قوية
: اجتازت اختبار السقوط من ارتفاع 1.2 متر على الخرسانة، واختبار الاهتزاز 2000G، واختبار الصدمات الحرارية 24 دورة (-20 درجة مئوية إلى 60 درجة مئوية مع فترات احتفاظ لمدة 30 دقيقة) — مما يضمن التشغيل الموثوق به في البيئات ذات الحركة المرورية العالية والمتطلبة.قابلية تكيف قوية مع الإضاءة المحيطة
: تعمل في ظروف إضاءة تتراوح من 0 إلى 100,000 لوكس — تعمل في ضوء الشمس المباشر، ومساحات البيع بالتجزئة ذات الإضاءة الخافتة، والبيئات الخارجية دون تدهور الأداء.لماذا تختار هذه الوحدة؟
: تدعم JP003 كلاً من اتصالات USB و TTL في وحدة واحدة، مما يمنح المطورين المرونة للاتصال بأنظمة مضيفة مختلفة. بالنسبة للتصميمات الجديدة، يوفر USB HID بساطة التوصيل والتشغيل — لا يتطلب تثبيت برامج تشغيل. بالنسبة للأنظمة القديمة أو التصميمات المستندة إلى المتحكمات الدقيقة المضمنة، يتيح اتصال TTL التسلسلي الاتصال المباشر بوحدة UART دون الحاجة إلى مضيف USB. يبسط هذا النهج المزدوج الواجهة إدارة المخزون ويقلل من وقت التطوير عبر خطوط إنتاج متعددة.قوية بما يكفي لسيناريوهات الاستخدام العالي
: تفشل ماسحات الباركود الاستهلاكية عند سقوطها أو تعرضها لدرجات حرارة قصوى. يوضح تصنيف اختبار السقوط من ارتفاع 1.2 متر (أرضية خرسانية)، وتحمل الاهتزاز 2000G، وتأهيل الصدمات الحرارية 24 دورة (-20 درجة مئوية إلى 60 درجة مئوية مع فترات احتفاظ لمدة 30 دقيقة) لوحدة JP003 موثوقية تلبي معايير الدرجة الصناعية. بالنسبة للأكشاك الخدمية الذاتية، وأجهزة الدفع غير المراقبة، والأجهزة المحمولة التي تتحمل سوء الاستخدام اليومي، توفر هذه الوحدة أداءً ثابتًا دون فشل مبكر.تعمل في ضوء الشمس المباشر والمساحات المظلمة
: تعمل JP003 عبر نطاق إضاءة محيطة من 0 إلى 100,000 لوكس، مما يلغي الحاجة إلى تظليل إضافي أو اعتبارات إضاءة خاصة. في التركيبات الخارجية، لا يؤدي ضوء الشمس المباشر إلى إضعاف إضاءة الماسح الضوئي، مما يحافظ على قراءة موثوقة للباركود حتى في ظروف الإضاءة الصعبة.تحمل زاوي يستوعب المسح الطبيعي
: في المسح الواقعي، نادرًا ما يقوم المستخدمون بمحاذاة الباركود بشكل مثالي. تتيح زوايا الميل والانحراف ±55 درجة لوحدة JP003، جنبًا إلى جنب مع تحمل الدوران 360 درجة، وضعية مسح طبيعية ومريحة. هذا يقلل من إجهاد المستخدم في التطبيقات ذات الإنتاجية العالية، ويحسن معدلات القراءة الأولى، ويقلل من التأخير عند عدادات الدفع، وأكشاك التذاكر، ونقاط التحكم في الوصول.الصدمات الحرارية والتخزين للنشر العالمي
: يحاكي اختبار الصدمات الحرارية 24 دورة من -20 درجة مئوية إلى 60 درجة مئوية انتقالات درجات الحرارة الواقعية — من مرافق التخزين البارد إلى حاويات الشحن الاستوائية. جنبًا إلى جنب مع درجة حرارة التخزين من -40 درجة مئوية إلى 70 درجة مئوية، تظل JP003 موثوقة للنشر في جميع أنحاء العالم دون مخاوف من الفشل المتعلق بالمناخ.الموديل
| JP003 | مستشعر الصورة |
| CMOS بدقة 640 × 480 | ضوء الإضاءة |
| مؤشر العمل: ضوء أبيض، مؤشر النجاح: ضوء أزرق | رموز الباركود المدعومة |
| رموز ثنائية الأبعاد: PDF417، Data Matrix، QR Code، AZTEC؛ رموز أحادية البعد: EAN-13، EAN-8، UPC-A، UPC-E، Code 39، Code 128، ISBN، Code 93، Code 11، UCC/EAN-128، GS1 Databar، Interleaved 2 of 5، Matrix 2 of 5، Industrial 2 of 5، Codabar، Standard 2 of 5، MSI-Plessey، GS1 composite code، إلخ. | دقة فك التشفير |
| ≥5mil لرموز 1D الشريطية | عمق المجال النموذجي |
| رمز QR للدفع Alipay: 25-170 مم؛ EAN13 (باركود 13 ميل): 35-145 مم | الحد الأدنى لتباين الرمز |
| ≥20% | تحمل زاوية قراءة الباركود |
| الميل ±55 درجة، الانحراف ±55 درجة، الدوران 360 درجة | مجال الرؤية |
| أفقي 60 درجة، رأسي 45 درجة | واجهة الاتصال |
| USB (HID، USB Virtual COM)، TTL COM | الأبعاد الكلية |
| 37 مم (عمق) × 18 مم (عرض) × بحد أقصى 9.8 مم (ارتفاع) | الوزن الصافي |
| 20 جرام | جهد التشغيل |
| افتراضي: 5 فولت تيار مستمر؛ اختياري مخصص: مصدر طاقة 3.3 فولت تيار مستمر | التيار المقنن |
| قيمة نموذجية < 180 مللي أمبير (تحت مدخل 5 فولت) | درجة حرارة التشغيل |
| -20 درجة مئوية ~ +60 درجة مئوية | درجة حرارة التخزين |
| -40 درجة مئوية ~ +70 درجة مئوية | رطوبة التشغيل |
| 5% ~ 95% رطوبة نسبية، غير متكثفة | قابلية التكيف مع الإضاءة المحيطة |
| 0 ~ 100,000 لوكس | الحد الأعلى لدرجة حرارة مقاومة الصدمات الحرارية |
| 60 درجة مئوية (140 فهرنهايت) | الحد الأدنى لدرجة حرارة مقاومة الصدمات الحرارية |
| -20 درجة مئوية (-4 فهرنهايت) | وضع الدورة الواحدة للصدمات الحرارية |
| 30 دقيقة احتفاظ بدرجة حرارة عالية + 30 دقيقة احتفاظ بدرجة حرارة منخفضة | إجمالي دورات اختبار الصدمات الحرارية |
| 24 دورة | اختبار الاهتزاز |
| 2000G، 0.7 مللي ثانية، موجة نصف جيبية، اختبار 3 محاور | اختبار السقوط |
| سقوط حر من ارتفاع 1.2 متر على أرضية خرسانية |
|
|
