| رقم الطراز: | JP8150B(ج) |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي/تي |

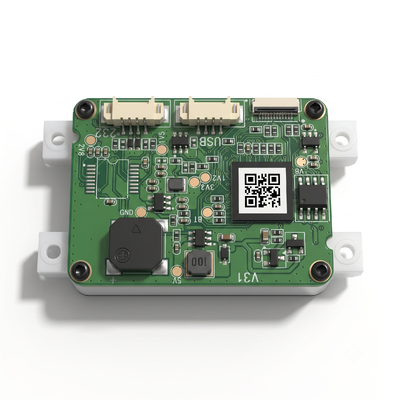

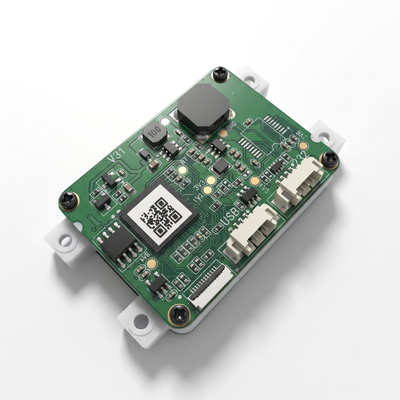

JP8150B المسلسل 1280x720 CMOS 1D 2D QR Code Barcode Scanner Module
الـسلسلة JP8150Bهي وحدة مسح رموز الشريط ثنائية الأداء عالية مع مستشعر صورة CMOS 1280 × 720 الذي يوفر وضوح صورة متفوق لفك رموز الشريط الكثيفة أو الصغيرة. مصممة للسرعة،قراءة دقيقة للرموز 1D و 2D الرئيسية بما في ذلك رمز QR، PDF417، مصفوفة البيانات، الرمز 128، و EAN-13 هذه الوحدة تدعم خيارات واجهة متعددة الاستخدامات عبر نوعين: يقدم JP8150B USB (HID / CDC) و TTL-232 ،بينما يوفر JP8150BC USB (HID / CDC) و RS-232مع مجال رؤية 99 درجة أفقيا و 60.1 درجة عموديا ، وتسامح دوران 360 درجة ، وتسامح الحركة 1.5m / s ،يقدم JP8150B مسحًا موثوقًا عبر عمق مجال واسع لأحجام وأنواع شرائط مختلفةبمساحة 54.5 ملم × 33.3 ملم × 13 ملم و 10 غرام فقط، تم تصميم هذه الوحدة للاندماج السلس في الصالات، محطات الدفع، أجهزة التحكم في الوصول، وأنظمة الأتمتة الصناعية.
دقة الصور العالية: 1280×720 بكسل جهاز استشعار CMOS التقاط تفاصيل أكثر بكثير من وحدات 640×480 القياسيةرموز أكثر كثافة وتحسين معدلات القراءة على الرموز الشريطية المتضررة أو الضعيفة.
مجال الرؤية الأفقي 99 درجة: يلتقط رموز الشريط عبر منطقة مسح أوسع بكثير من الوحدات القياسية يمكن للمستخدمين عرض الرموز من زوايا ومواقف مختلفة دون محاذاة دقيقةتقليل جهد المستخدم وتحسين الناتج.
التسامح المرتفع مع الحركة: يدعم سرعة المسح تصل إلى 1.5m/s مما يتيح قراءة موثوقة للشفرات الشريطية المتحركة على الحزام النقل، خطوط الإنتاج، وتطبيقات المسح المحمولة حيث يتم تحريك الشفرات.
خيارات واجهة مرنة عبر نوعين: JP8150B مع USB (HID/CDC) + TTL-232 للأنظمة المدمجة،JP8150BC مع USB (HID / CDC) + RS-232 للتشغيل الآلي الصناعي عائلة وحدة واحدة تغطي سيناريوهات تكامل متعددة مع أداء متسق.
ضئيلة الوزن: بمساحة 54.5 ملم × 33.3 ملم × 13 ملم فقط ووزنها 10 غراماً أصغر بكثير وأخف من الوحدات القياسية، مما يسمح بالاندماج في كيوسكات رقيقة وأجهزة محمولة وتصاميم محدودة في المساحة.
دعم رمزية شامل مع دقة فك تشفير عالية: يقوم بتفكيك جميع الرموز الرئيسية 1D و 2D بدقة ≥ 5mil ضمان التوافق مع معايير الشبكات الحالية والمستقبلية عبر التجزئة والخدمات اللوجستية والتطبيقات الصناعية.
تحمل الضوء في البيئة الكبيرة: تشغيل موثوق به من 0 إلى 100000 لوكس يعمل تحت أشعة الشمس المباشرة، والمستودعات ذات الإضاءة الضعيفة، وبيئات التجزئة ذات الإضاءة الساطعة دون تدهور الأداء.
التقاط الرموز من أي زاوية: مجال الرؤية الأفقي 99 درجة جنبا إلى جنب مع ± 50 درجة من التسامح بين الموقع والانحراف يعني أن المستخدمين لا يحتاجون إلى محاذاة الماسح الضوئي تماما مع الباركود.مسح ملصق شحن تالف، أو قراءة الرموز في الأماكن الضيقة، يلتقط JP8150B بشكل موثوق في المحاولة الأولىوتطبيقات مراقبة الوصول.
فحص أثناء التحرك بدون حاجة إلى توقف: مع تحمل الحركة 1.5m/s، يقرأ JP8150B الباركود في الحركة. هذه ميزة حاسمة لمسح الحزام النقل في الخدمات اللوجستية، مرافق فرز الطرود،وتتبع خط الإنتاج حيث لا يمكن إيقاف العناصرعلى عكس الوحدات التي تتطلب رموزًا باركود ثابتة، يحتفظ هذا الماسح الضوئي بمعدلات القراءة حتى عندما تتحرك المنتجات بسرعة مما يلغي الاختناقات ويزيد من معدل الإنجاز.
عائلة وحدة واحدة، خيارات متعددة واجهة: تغطي إصدارات JP8150B و JP8150BC المعايير الثلاثة الأكثر شيوعًا لمواجهة USB HID ، USB CDC ، TTL-232 ، و RS-232 مع نفس عامل الشكل والأداء البصري.هذا يسمح للمصنعين بتوحيد الوحدة الواحدة عبر خطوط المنتجات مع استيعاب متطلبات النظام المضيف المختلفةيتم تبسيط إدارة المخزون، وتقليل وقت التطوير.
دقة عالية للرموز الصغيرة والكثيفة: يوفر جهاز الاستشعار 1280×720 2.25× عدد البكسلات من وحدات 640×480 (921،600 مقابل 307،200 بكسل). وهذا يعني مزيد من التفاصيل لفك رموز QR الصغيرة، رموز Data Matrix على المكونات الإلكترونية،والشفرات الشريطية المتضررة عندما يتعين إعادة بناء معلومات جزئيةلتصنيع الإلكترونيات، وتسمية الرعاية الصحية، وتطبيقات تتبع الأصول حيث الرموز صغيرة وكثيفة،هذه الدقة العالية تترجم مباشرة إلى معدلات قراءة أولية أفضل وتدخلات يدوية أقل.
مصممة لاستخدام مستمر في بيئات عالية الحجم: مع استهلاك طاقة نموذجي يبلغ 1 واط فقط ، يولد JP8150B الحرارة المحدودة أثناء التشغيل المستمر مناسبة لتنفيذات كيوسك 24/7 حيث إدارة الحرارة هي قيود التصميم.مع دمجة تشغيل تتراوح بين -20 و 50 درجة مئوية و 0 و 100،000 لوكس تحمل الضوء المحيطي ، هذه الوحدة تحافظ على أداء قراءة ثابت بغض النظر عن الظروف البيئية.
| أرقام الطراز | JP8150B، JP8150BC |
| جهاز استشعار الصورة | سي أم أو إس |
| بكسل الصورة | 1280 بكسل (أفقي) × 720 بكسل (عمودي) |
| واجهات | JP8150B: 12PIN-FFC ، USB ((HID ، CDC) ، TTL232 ؛ JP8150BC: 12PIN-FFC ، USB ((HID ، CDC) ، RS232 |
| رموز الشبكات المدعومة | رموز 2D: PDF417، رمز QR، DataMatrix، الخ؛ رموز 1D: رمز 128، EAN-13، EAN-8، رمز 39، UPC-A، UPC-E، Codabar، متداخل 2 من 5، ITF-6، ITF-14، ISBN، رمز 93، UCC/EAN-128, GS1 Databar،مصفوفة 2 من 5، الرمز 11 ، الصناعية 2 من 5 ، المعيار 2 من 5 ، Plessey ، MSI-Plessey ، الخ. |
| ديسكود القرار | ≥5ميل |
| الإضاءة | مصباح ليد أبيض |
| زاوية المسح | 360 درجة، منحدر ±50 درجة، منحنى ±50 درجة |
| الحد الأدنى للتباين الرمزي | ≥ 30% |
| التسامح مع الحركة | 1.5m/s |
| مجال الرؤية | أفقي 99 درجة، عمودي 60.1 درجة |
| عمق المجال النموذجي | EAN 13 (13mil): 16mm ~ 146mm QR Code (15mil): 26mm ~ 131mm مصفوفة البيانات (20mil): 26mm ~ 131mm PDF 417 (6.67mil): 36mm ~ 106mm WeChat QR Code (32mil): 31mm ~ 156mm |
| الأبعاد العامة | 54.5mm (L) × 33.3mm (W) × 13mm (H) |
| الوزن | 10 غرام |
| إشعار فك الترميز | (بيزر) |
| استهلاك الطاقة النموذجي | 1W |
| الجهد المدخل | DC 5.5 ~ 3.3V |
| الاستهلاك الحالي | الحد الأقصى للتيار: 300mA @ 5V التيار النموذجي: 200mA @ 5V |
| درجة حرارة العمل | -20°C ~ +50°C |
| درجة حرارة التخزين | -40°C ~ +70°C |
| رطوبة العمل | 5٪ ~ 95٪ RH ، غير مكثفة |
| مقاومة الضوء المحيطي | 0 ~ 100000 لوكس |
| كابلات اختيارية | كابل USB ، كابل TTL ، كابل RS232 ، كابل FFC 12 Pin |
|
|
