وحدة قارئ البطاقات JP-M8-WD-UH-00



نظرة عامة على المنتج

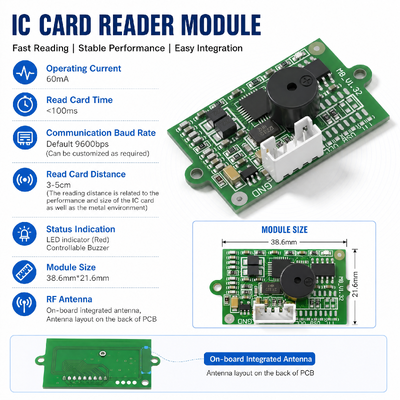

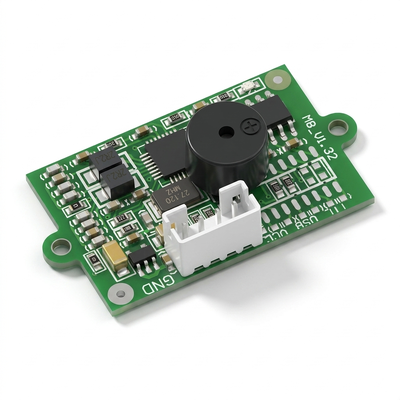

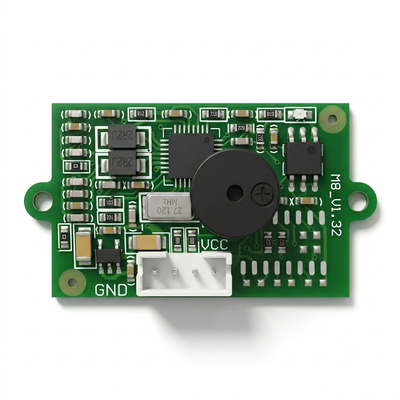

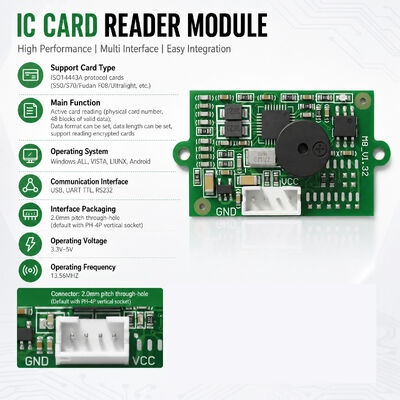

     تعد وحدة قارئ البطاقات JP-M8-WD-UH-00 وحدة مدمجة وعالية الأداء لقراءة تقنية RFID بتردد 13.56 ميجاهرتز، وتدعم بطاقات بروتوكول ISO14443A، بما في ذلك S50 وS70 وFudan F08 وUltraLight. صُممت هذه الوحدة استناداً إلى نظام متحكم دقيق مدمج ومحسّن مزود بتقنية معالجة دقيقة مركبة، مما يوفر تشغيلاً موثوقاً ومستقراً مع قدرة قوية على مقاومة التداخل واستهلاك منخفض للطاقة. كما توفر إمكانات القراءة النشطة للبطاقات — حيث تقوم تلقائياً باكتشاف وقراءة كل من رقم البطاقة الفعلي وما يصل إلى 48 بايت من البيانات الصالحة — مع إمكانية تكوين تنسيق البيانات وطولها، ودعم قراءة البطاقات المشفرة. ومع توفير ثلاثة خيارات لواجهات الاتصال — USB وUART TTL وRS232 — تتيح وحدة JP-M8-WD-UH-00 تكاملاً مرناً مع الأنظمة القائمة على الكمبيوتر الشخصي والمتحكمات المدمجة والأجهزة التسلسلية التقليدية. وتتميز بهوائي مدمج على اللوحة (تخطيط على الجانب الخلفي) بهيكل مدمج بحجم 38.6 مم × 21.6 مم، وتعمل بجهد يتراوح بين 3.3 فولت إلى 5 فولت مع استهلاك تيار نموذجي يبلغ 60 مللي أمبير، وزمن قراءة للبطاقة يقل عن 100 مللي ثانية، ومسافة قراءة تتراوح بين 3–5 سم. ونظراً لأنها تعمل بميزة التوصيل والتشغيل المباشر بدون برامج تشغيل، فإن JP-M8-WD-UH-00 متوافقة مع أنظمة Windows وAndroid، مما يجعلها الخيار المثالي للشركات المصنعة للمعدات الأصلية (OEM) ومكاملي الأنظمة لبناء أجهزة التحكم في الوصول المحدودة المساحة، وأجهزة تسجيل الحضور والانصراف، وأكشاك التحقق من الهوية.

المزايا الرئيسية

• توصيل وتشغيل مباشر، وتثبيت بدون برامج تشغيل: اتصال عبر USB مع تشغيل بدون برامج تشغيل — مما يقلل بشكل كبير من وقت النشر ويبسط التكامل عبر أنظمة Windows وAndroid دون الحاجة إلى تثبيت برامج تشغيل معقدة.

• نظام متحكم دقيق مدمج ومحسّن: مبني على منصة معالجة دقيقة مركبة ومدمجة ومتقدمة مع تصميم محسّن لنظام الشريحة الواحدة — مما يوفر استقراراً قوياً، ومنعاً فعالاً لتدفق البيانات الزائد، وتوقيتاً محسّناً لدورات التعليمات، وكفاءة أعلى في معالجة البيانات.

• قراءة نشطة للبطاقات مع التقاط البيانات: تكتشف البطاقات وتقرؤها تلقائياً، وتلتقط كلاً من رقم البطاقة الفعلي وما يصل إلى 48 بايت من البيانات الصالحة — مما يتيح تخزين واسترجاع البيانات المخصصة للتطبيقات دون تدخل من الجهاز المضيف.

• تنسيق بيانات قابل للتكوين ودعم البطاقات المشفرة: تدعم التكوين المرن لتنسيق البيانات وطولها، مع القدرة على قراءة البطاقات المشفرة — مما يتيح التكيف مع متطلبات التطبيقات المختلفة ويوفر أماناً معززاً للتطبيقات الحساسة.

• هيكل مدمج مع هوائي متكامل: تبلغ أبعادها 38.6 مم × 21.6 مم فقط مع هوائي مدمج على اللوحة (تخطيط على الجانب الخلفي) — لتناسب بسهولة الأجهزة محدودة المساحة مثل أجهزة القراءة الرفيعة ولوحات المفاتيح والأجهزة الطرفية المدمجة.

• قراءة سريعة للبطاقات: توفر زمناً للقراءة يقل عن 100 مللي ثانية — مما يتيح تجارب استخدام سريعة وفورية الاستجابة في البيئات ذات معدلات المرور العالية.

• استهلاك منخفض للطاقة: تستهلك تياراً نموذجياً يبلغ 60 مللي أمبير فقط — مما يجعلها مثالية لعمليات النشر الحساسة لاستهلاك الطاقة والأنظمة المدعومة بالبطاريات.

• ثلاثة خيارات للواجهات: تدعم USB وUART TTL وRS232 — مما يوفر اتصالاً مرناً للأنظمة القائمة على الكمبيوتر الشخصي والمتحكمات الدقيقة المدمجة والأجهزة التسلسلية التقليدية.

• مؤشرات للحالة مع جرس تنبيه قابل للتحكم: مؤشر LED أحمر مدمج مع جرس تنبيه قابل للتحكم — مما يوفر استجابة بصرية وصوتية فورية عند اكتشاف البطاقة، وحالة القراءة، وتنبيهات النظام.

لماذا تختار هذه الوحدة؟

• توصيل وتشغيل عبر USB بدون برامج تشغيل — نشر خلال ثوانٍ: يلغي اتصال USB بدون برامج تشغيل في وحدة JP-M8-WD-UH-00 الحاجة إلى تثبيت برامج تشغيل خاصة بنظام التشغيل، مما يجعل النشر سريعاً وسلساً عبر أنظمة Windows وAndroid. ويقلل هذا بشكل كبير من وقت التكامل، ويبسط النشر الميداني، ويزيل مشاكل التوافق المرتبطة ببرامج التشغيل — وهي ميزة بالغة الأهمية لمكاملي الأنظمة الذين ينشرون أجهزة القراءة عبر بيئات متنوعة قد يكون فيها دعم تكنولوجيا المعلومات محدوداً.

• نظام متحكم دقيق محسّن للتشغيل الموثوق: توفر منصة المتحكم الدقيق المدمجة والمتقدمة في الوحدة مع تقنية المعالجة الدقيقة المركبة استقراراً فائقاً مقارنة بوحدات القراءة القياسية. ويحمي المنع المحسّن لتدفق البيانات الزائد من تلف الذاكرة، بينما يضمن التوقيت الأمثل لدورات التعليمات معالجة أسرع للبيانات وتحسين كفاءة تبادل البيانات. هذا التصميم المتين يجعل JP-M8-WD-UH-00 مثالية للتشغيل على مدار الساعة وطوال أيام الأسبوع في تطبيقات التحكم في الوصول وتسجيل الحضور والانصراف الحيوية حيث لا مجال للمساومة على الموثوقية.

• القراءة النشطة للبطاقات مع التقاط البيانات تبسط تصميم النظام: تكتشف JP-M8-WD-UH-00 البطاقات تلقائياً وتقرأ كلاً من رقم البطاقة الفعلي وما يصل إلى 48 بايت من البيانات الصالحة — مما يلغي الحاجة إلى منطق اكتشاف البطاقات واسترجاع البيانات المعقد على جانب الجهاز المضيف. وهذا يبسط تطوير البرامج الثابتة (Firmware)، ويقلل الحمل على المعالج المضيف، ويضمن اكتشافاً أسرع وأكثر موثوقية للبطاقات. وبالنسبة للتطبيقات التي تتطلب بيانات خاصة بالتطبيق مخزنة على البطاقات — مثل أذونات المستخدمين، أو قيود المناطق الزمنية، أو أرصدة المحافظ الإلكترونية — توفر إمكانية التقاط البيانات في الوحدة وصولاً فورياً دون أوامر إضافية من الجهاز المضيف.

• فائقة الصغر مع هوائي مدمج للتصاميم النحيفة: بأبعاد تبلغ 38.6 مم × 21.6 مم فقط مع هوائي مدمج على اللوحة، صُممت JP-M8-WD-UH-00 لتناسب أضيق الهياكل — أجهزة القراءة الرفيعة، ولوحات المفاتيح المثبتة بشكل متساوٍ مع السطح، والأجهزة الطرفية المدمجة. كما يعمل تخطيط الهوائي على الجانب الخلفي على تحسين استغلال المساحة بشكل أكبر، مما يتيح تصاميم حديثة وجذابة للمنتجات دون التضحية بأداء القراءة أو مرونة الواجهات.

• مقاومة قوية للتداخل وقدرة عالية على التكيف البيئي: يوفر تصميم المتحكم الدقيق المحسّن في JP-M8-WD-UH-00 مقاومة قوية للتداخل الكهرومغناطيسي وتشغيلاً مستقراً عبر ظروف بيئية متنوعة — بدءاً من البيئات المكتبية وصولاً إلى البيئات الصناعية التي تشيع فيها الضوضاء الكهربائية. وإلى جانب انخفاض استهلاك الطاقة، فإن هذا يجعل الوحدة مناسبة للنشر المستمر والموثوق في الظروف الواقعية الصعبة.
