وحدة قراءة بطاقات JP-M9-WD-UH-00



لمحة عامة عن المنتج

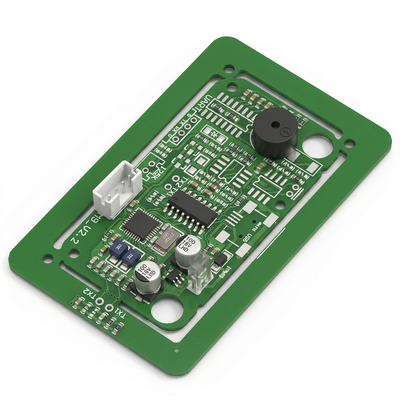

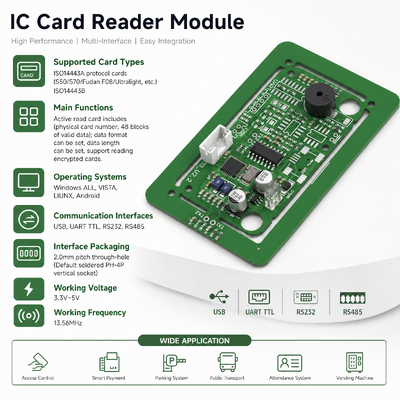

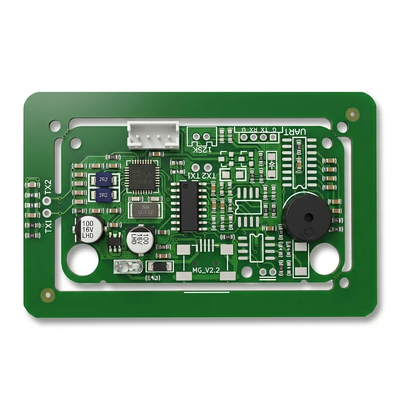

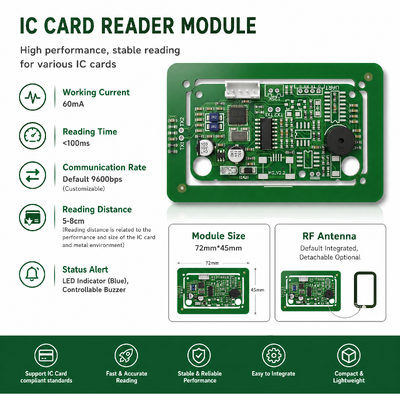

الـوحدة قراءة بطاقات JP-M9-WD-UH-00هي وحدة قراءة RFID عالية الأداء 13.56MHz تدعم بطاقات بروتوكول ISO14443A (S50 ، S70 ، Fudan F08 ، UltraLight ، إلخ) وبطاقات ISO14443B ، بما في ذلك بطاقات الهوية من الجيل الثاني.توفر هذه الوحدة قدرات قراءة البطاقة النشطة ، وتكتشف وتقرأ تلقائيًا كل من رقم البطاقة الفعلي وما يصل إلى 48 بايت من البيانات الصحيحةيدعم شكل البيانات القابل للتكوين وطول البيانات، مع القدرة على قراءة البطاقات المشفرة، مما يجعله مناسبًا لمراقبة الوصول، الحضور في الوقت المحدد، التحقق من الهوية،وطلبات الدفعيقدم JP-M9-WD-UH-00 أربع خيارات واجهة الاتصال: USB و UART TTL و RS232 و RS485 يوفر تكاملًا مرنًا مع الأنظمة القائمة على الكمبيوتر الشخصي والتحكمات المدمجةوالشبكات الصناعيةيتم تخزينها في وحدة عرضها 72 ملم × 45 ملم مع هوائي قابل للفصل متكامل ، وتعمل من 3.3 فولت إلى 5 فولت مع استهلاك تيار نموذجي 60mA ، أوقات قراءة البطاقة أقل من 100ms ،ومسافات القراءة الممتدة من 5 ∼ 8 سممتوافق مع أنظمة التشغيل ويندوز، لينكس، واندرويد، وJP-M9-WD-UH-00 هو الخيار المثالي لمصنعي المعدات الأولية ومتكاملي النظام بناء محطات التحكم في الوصول، وأجهزة حضور الوقت،كيوستات التحقق من الهوية، وأنظمة الأتمتة الصناعية التي تتطلب نطاق قراءة متزايد وربط متعدد الأوجه.

المزايا الرئيسية

• دعم ISO14443B: يقرأ بطاقات ISO14443B بما في ذلك بطاقات الهوية من الجيل الثاني ، مما يتيح تطبيقات التحقق من الهوية الحكومية والمالية والمؤسساتية حيث يتطلب قراءة الهوية الوطنية.قدرة لا تقدمها العديد من المعايير 13وحدات قراءة.56 ميغاهرتز

• مسافة القراءة الموسعة: يوفر نطاق قراءة 5 ′′ 8 سم ′′ أطول بكثير من قراء 3 ′′ 5 سم القياسية ، مما يوفر وضع بطاقة متسامح وتسريع إنجازات المستخدم في نقاط الوصول.

• قراءة البطاقة النشطة مع التقاط البيانات: يكتشف القراءة والقراءة التلقائية للبطاقات ، ويلتقط رقم البطاقة المادي وحتى 48 بايتًا من البيانات الصحيحة ، مما يتيح تخزين البيانات الخاصة بالتطبيق واستعادتها دون تدخل المضيف.

• تنسيق البيانات القابل للتكوين ودعم البطاقة المشفرة: يدعم تكوين مرن لتنسيق البيانات وطول البياناتمع القدرة على قراءة البطاقات المشفرة تكييفها مع متطلبات التطبيقات المختلفة وتوفير أمن محسن للتطبيقات الحساسة.

• أربعة خيارات واجهة: يدعم USB و UART TTL و RS232 و RS485 يقدم الاتصال العالمي للأنظمة القائمة على أجهزة الكمبيوتر الشخصية والتحكمات المدمجة والشبكات الصناعية.

• تصميم الهوائي المرن:متكاملة افتراضيًا مع خيار الهوائي القابل للفصل يسمح للمصممين بتحديد موقع الهوائي لأداء قراءة مثالي في عوامل شكل مختلفة مع الحفاظ على البصمة المدمجة للوحدة.

• قراءة البطاقات السريعة: يوفر وقت قراءة أقل من 100 ميلي متر، مما يتيح تجربة مستخدم سريعة ومتجاوبة في بيئات عالية الإنتاجية.

• مؤشرات الحالة مع ضجيج قابل للسيطرة: مؤشر LED الأزرق المدمج مع زر قابل للتحكم يقدم ردود فعل بصرية وصوتية فورية للكشف عن البطاقة وحالة القراءة وتنبيهات النظام.

لماذا تختار هذه الوحدة؟

• دعم ISO14443B الحكومة والشركات جاهزة: في حين أن العديد من قراء 13.56 ميغاهرتز يدعمون فقط ISO14443A (S50 ، S70 ، UltraLight) ، فإن JP-M9-WD-UH-00 يدعم أيضًا ISO14443B هذا شرط حاسم للتحقق من هوية الحكومة، التطبيقات المالية، وأنظمة المؤسسات حيث يتم استخدام بطاقات الهوية الوطنية. تغطي وحدة واحدة كل من بطاقات مراقبة الوصول القياسية والبطاقات الشخصية الصادرة عن الحكومة.

• نطاق قراءة موسع لتحسين تجربة المستخدم: مع نطاق قراءة 5 ′′ 8 سم ، يوفر JP-M9-WD-UH-00 تحديد موقع أكثر تسامحًا بكثير من قراء 3 ′′ 5 سم القياسية. لا يحتاج المستخدمون إلى محاذاة بطاقاتهم بدقة ′′ ببساطة النقر أو التلويح ،الحد من المحاولات الفاشلة وتسريع دخول نقاط الوصول المزدحمةهذا النطاق الموسع مفيد بشكل خاص في بيئات حركة المرور العالية حيث السرعة مهمة.

• أربع واجهات لدمج الصناعة والشركات: مزيج من USB و UART TTL و RS232 و RS485 يوفر الاتصال العالمي عبر منصات متنوعةوألواح التحكم في الوصول القديمةدعم RS485 يمكّن الاتصال على مسافة طويلة (حتى 1200 متر) في البيئات الصناعية، في حين يوفر RS232 التوافق مع الأنظمة المتسلسلة القديمة.هذه المرونة في الواجهة تقلل من تعقيد المخزون وتمكن من توحيد المكونات عبر خطوط المنتجات.

• تصميم الهوائي المرن لمختلف عوامل الشكل: The integrated detachable antenna allows designers to either use the default integrated antenna for compact designs or detach it and position the antenna separately for optimized read performance in larger enclosures or metal environmentsهذه المرونة تمكن وحدة واحدة من خدمة العديد من الاختلافات في المنتجات من قراءات رقيقة إلى محطات صناعية دون إعادة تصميم الأجهزة.

• قراءة البطاقة النشطة واستيعاب البيانات للعمل المستقل: The JP-M9-WD-UH-00 automatically detects cards and reads both the physical card number and up to 48 bytes of valid data — eliminating the need for complex host-side card detection and data retrieval logicهذا يسهل تطوير البرمجيات الثابتة، ويقلل من حمولة وحدة المعالجة المركزية المضيفة، ويسمح بالعمل المستقل حيث تتعامل الوحدة مع قراءة البطاقات بشكل مستقل.مما يجعلها مثالية للأنظمة المضمنة والأجهزة التي تعمل بالبطارية التي لا تستطيع تحمل استفتاء مستمر للمضيف.
