وحدة قراءة بطاقات JP-M11-WF-UH-00 (سلسلة M11)



لمحة عامة عن المنتج

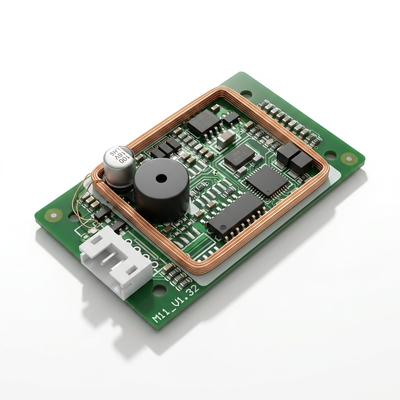

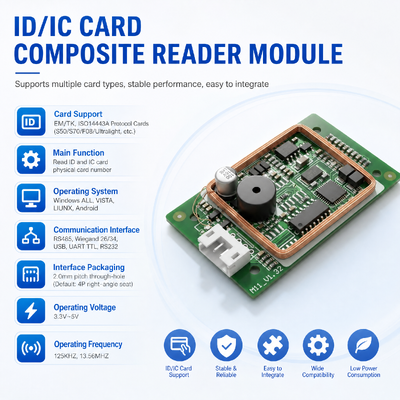

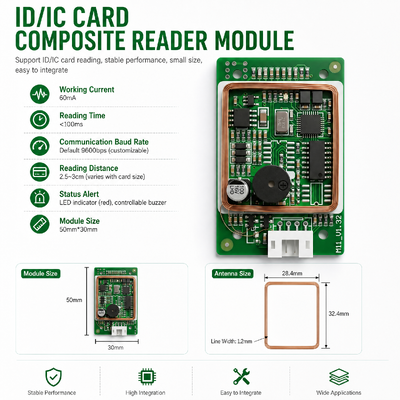

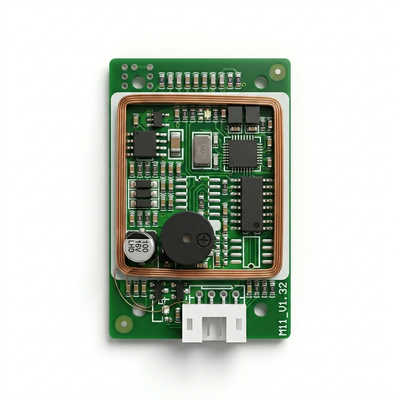

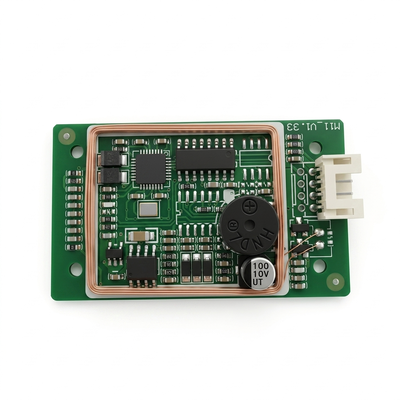

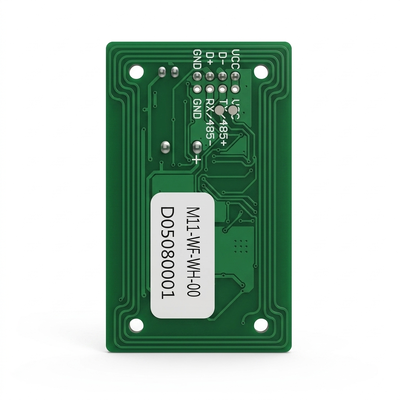

الـوحدة قراءة بطاقات JP-M11-WF-UH-00هي وحدة قارئ RFID متعددة البروتوكولات المدمجة تدعم كل من معايير البطاقات 13.56 ميغا هرتز (ISO14443A) و 125 كيلو هرتز (سلسلة EM / TK) في حزمة متكاملة واحدة. هذه الوحدة تقرأ IC ، ID ، CPU ،وبطاقات NFC بمسافات قراءة تصل إلى 50mm وأوقات قراءة أقل من 300ms، مما يجعلها مناسبة لمراقبة الوصول، وحضور الوقت، والتحقق من الهوية، وتطبيقات الدفع. تقدم خيارات واجهة الاتصال الخمسة: USB، TTL Serial Port، RS232، RS485،و Wiegand JP-M11-WF-UH-00 يوفر الاتصال العالمي عبر الأنظمة القائمة على الكمبيوتر، أجهزة التحكم المضمنة، الشبكات الصناعية، ولوحات التحكم في الوصول القديمة. يحتوي على هوائي متكامل ويتم احتواؤه في عامل شكل مضغوط 30 ملم × 50 ملم × 9 ملم وزنه 2.5 غرام فقط،تعمل الوحدة من -20 درجة مئوية إلى 85 درجة مئوية مع استهلاك طاقة منخفض (70mA إلى أقصى حد) وتتضمن مؤشر حالة LED أحمر (مع زر اختياري)متوافق مع ويندوز، لينكس، يونيكس، أندرويد، هارموني أوس، والأنظمة المضمنة، وJP-M11-WF-UH-00 هو الخيار المثالي لمصنعي المعدات الأولية ومتكاملي النظام بناء متعددة الاستخدامات،محطات مراقبة الوصول المدمجة، كيوستات، وأنظمة تحديد البطاقات المتعددة.

المزايا الرئيسية

• دعم بطاقة متعددة البروتوكولات: يقرأ بطاقات 13.56MHz (ISO14443A IC ، CPU ، NFC) و 125kHz (EM / TK ID) في وحدة واحدة ، مما يلغي الحاجة إلى قراء منفصلين ويبسط تصميم النظام عبر بيئات البطاقات المختلطة.

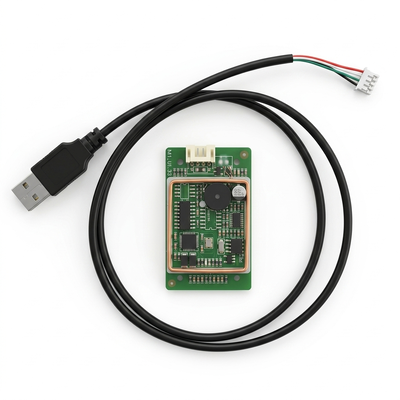

• خمسة خيارات واجهة للاتصال العالمي: يدعم USB ، TTL Serial Port ، RS232 ، RS485 ، و Wiegand ، مما يتيح التكامل السلس مع أجهزة الكمبيوتر الشخصية والأنظمة المضمنة والشبكات الصناعية وألواح تحكم الوصول القائمة على Wiegand.

• الهوائي المتكامل: الهوائي المدمج يلغي الحاجة إلى تصميم الهوائي الخارجي أو ضبطه أو مطابقة الدوائر ، مما يقلل من وقت التصميم ومساحة PCB والجهد الهندسي.

• خفيف جداً ومدمج: يزن 2.5 غرامًا فقط وأبعاده 30 ملم × 50 ملم × 9 ملم مثالي للتطبيقات المحدودة في المساحة والحساسة للوزن مثل القراء المحمولين والأجهزة المحمولة والمحطات المدمجة.

• مجموعة واسعة من درجات حرارة التشغيل: -20 درجة مئوية إلى 85 درجة مئوية مع 5٪ 95٪ تحمل الرطوبة مناسبة لمراقبة الوصول في الهواء الطلق، والبيئات الصناعية، ونشر المناخ المتطرف.

• استهلاك طاقة منخفض: الحد الأقصى للتيار التشغيلي من 70mA فقط مثالي للتركيبات الحساسة للطاقة، والأنظمة المدعومة بالبطاريات، ونشر واسع النطاق.

• التوافق الشامل لنظام التشغيل: يدعم Windows98 و XP و Win7 و 8 و ME و 2003 و VISTA و Linux و UNIX و Android و HarmonyOS و الأنظمة المدمجة يضمن التكامل السلس عبر المنصات المتنوعة.

• مؤشر الحالة مع ضجيج اختياري: مؤشر حالة LED الأحمر المدمج مع زر اختياري يقدم ردود فعل بصرية وصوتية للكشف عن البطاقة وحالة القراءة وتنبيهات النظام.

لماذا تختار هذه الوحدة؟

• وحدة واحدة لكل أنواع البطاقات: غالبًا ما تحتوي بيئات التحكم في الوصول على مجموعات بطاقات مختلطة بطاقات IC / NFC الجديدة 13.56MHz ، وبطاقات هوية 125kHz القديمة ، وبطاقات وحدة المعالجة المركزية للتطبيقات عالية الأمان. يقرأها JP-M11-WF-UH-00 جميعها ،إزالة الحاجة إلى 13قراءات.56 ميغاهرتز و 125 كيلو هرتز. هذا يبسط تصميم النظام، ويقلل من تكاليف الأجهزة، ويعزز التنفيذ عبر بيئات البطاقات المختلطة.

• خمس واجهات في وحدة واحدة: مع واجهات USB و TTL و RS232 و RS485 و Wiegand ، يتصل JP-M11-WF-UH-00 بأي نظام مضيف تقريبًا. This interface flexibility ensures the same module works across different generations of host systems — from new USB‑connected terminals to legacy Wiegand‑based access control panels — reducing inventory complexity and enabling component standardization across product lines.

• الهوائي المدمج لا حاجة إلى تصميم خارجي: يزيل الهوائي المدمج الحاجة إلى تصميم الهوائي الخارجي وتعديل الدوائر ومطابقة التحديات الشائعة مع رقائق القارئ الخام. وهذا يقلل بشكل كبير من تعقيد التصميم، مساحة PCB،و وقت الهندسةلضمان أداء قراءة متسق عبر مجموعات الإنتاج.

• ضيقة جداً وخفيفة الوزن للتطبيقات المحمولة: بمقدار 2.5 غرام فقط و 30 ملم × 50 ملم × 9 ملم ، يتناسب JP-M11-WF-UH-00 مع أكثر الأجهزة ضيقة في المساحة والوزن القارئات المحمولة ، والأجهزة القابلة للارتداء ، والمحطات المحمولة ، والكيوستات الضيقة.هذا يسمح للمصممين الصناعيين لخلقالمنتجات الحديثة دون التضحية بأداء القراءة أو مرونة الواجهة.

• مصممة لبيئات متطرفة: مع درجة حرارة تشغيل من -20°C إلى 85°C وتسامح رطوبة 5٪ إلى 95٪، تم تصميم JP-M11-WF-UH-00 للعمل المستمر،التشغيل الموثوق به في البيئات الصعبة ‬ مراقبة الوصول في الخارج في المناخات المتجمدة، المرافق الصناعية الساخنة، ومرافق الرطوبة العالية حيث ستفشل الوحدات القياسية من 0 °C إلى 50 °C.انخفاض استهلاك الطاقة (70mA أقصى) يجعلها مثالية للتنفيذ المدعوم بالبطارية والحساسة للطاقة، والحد من الصيانة وتطويل عمر المنتج.
