وحدة قراءة بطاقات JP-7941D4



لمحة عامة عن المنتج

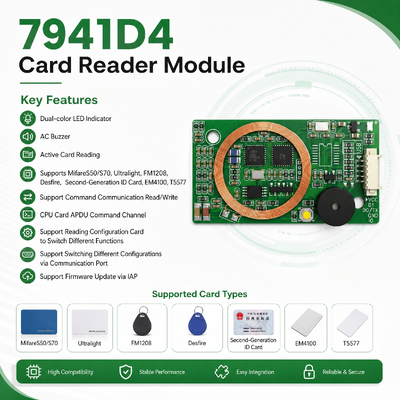

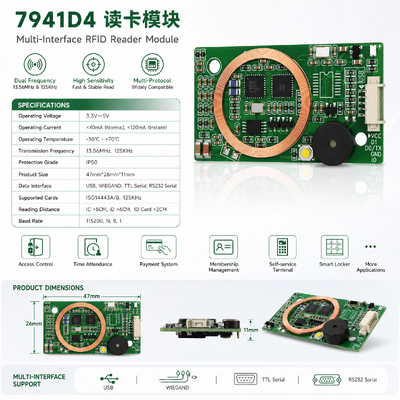

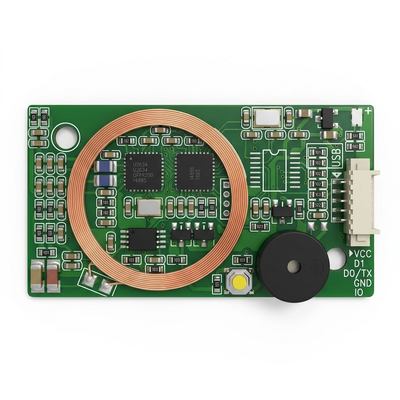

الـوحدة قراءة بطاقات JP-7941D4هي وحدة قارئ RFID/NFC متعددة الترددات متعددة الاستخدامات تدعم كل من معايير البطاقات 13.56MHz (ISO14443 A / B) و 125kHz في حزمة صغيرة واحدة.هذه الوحدة تقرأ مجموعة واسعة من أنواع البطاقات بما في ذلك S50، S70 ، FM1208 ، بطاقات الهوية من الجيل الثاني ، وبطاقات القرب من 125 كيلو هرتز مع مسافات قراءة تتجاوز 5 سم للبطاقات IC ، 6 سم للبطاقات الهوية ، و 2 سم لبطاقات الهوية من الجيل الثاني.وتقدم الوحدة أربع خيارات واجهة البيانات (USB، Wiegand ، UART-TTL ، و UART-RS232) ، مما يوفر الاتصال العالمي لأنظمة قائمة على أجهزة الكمبيوتر الشخصية ، والتحكم المضمن ، وألواح التحكم في الوصول القديمة.مقبوضة في حجرة 47 ملم × 26 ملم × 11 ملم مع حماية IP50 ومصممة للعمل في درجة حرارة تتراوح بين -30 و 70 درجة مئوية، فإن JP-7941D4 هو الخيار المثالي لمصنعي المعدات الأولية ومتكاملي الأنظمة الذين يبنون محطات تحكم الوصول متعددة البطاقات وأنظمة الحضور في الوقت المحدد وكيوستات التحقق من الهوية.

المزايا الرئيسية

• دعم الترددات المزدوجة الحقيقي: يقرأ كلاهما 1356 ميغاهرتز (ISO14443 A / B بما في ذلك بطاقات الهوية من الجيل الثاني) وبطاقات 125 كيلو هرتز في وحدة واحدة ‬ القضاء على الحاجة إلى قارئ منفصل وتبسيط تصميم النظام عبر بيئات البطاقات المختلطة.

• بطاقة المعالجة المركزية قناة قيادة ADPU: يدعم إرسال أوامر ADPU المباشرة لبطاقات وحدة المعالجة المركزية (CPU) ، مما يتيح عمليات بطاقة آمنة وعالية المستوى مثل المصادقة وتشفير البيانات،والوصول إلى نظام الملفات دون التعامل مع البروتوكولات المعقدة منخفضة المستوى.

• التبديل الثنائي للترتيب: Supports both configuration card switching and communication port-based configuration switching — providing flexible deployment options for different system requirements without physical hardware changes.

• البرمجيات الثابتة قابلة للتحديث عبر IAP: يدعم البرمجة داخل التطبيقات (IAP) لتحديثات البرمجيات الثابتة ، مما يتيح تحسينات الميزات عن بعد وإصلاحات الأخطاء وتصحيحات الأمان دون استبدال الأجهزة.

• قراءة البطاقات النشطة: يكتشف بطاقات في الميدان بشكل مستمر و يبدأ قراءتها تلقائيًا

• الاتصال القائم على الأوامر القراءة / الكتابة: يدعم عمليات بطاقة شاملة قائمة على الأوامر تمكين الوصول المباشر إلى البطاقة التي يديرها المضيف دون تنفيذ كومة بروتوكول معقدة.

• نطاق القراءة الموسع: يوفر IC > 5 سم ، ID > 6 سم ، والجيل الثاني ID > 2 سم ، يتفوق على العديد من القراء المدمجة ويوفر تشغيل متسامح وسهل الاستخدام دون وضع بطاقة دقيق.

• استهلاك طاقة منخفض: يستغرق أقل من 40mA من التيار الطبيعي مثالي للأنظمة المدعومة بالبطارية والتنفيذات على نطاق واسع حيث يشارك العديد من القراء مصدر طاقة واحد.

• LED ثنائي اللون و AC Buzzer: مؤشر حالة مزدوج الألوان المدمج والزجاجة المترددة توفر ردود فعل بصرية وصوتية فورية للكشف عن البطاقة والوصول الممنوح / المرفوض وحالة النظام ،إزالة الحاجة إلى مكونات مؤشرات خارجية.

لماذا تختار هذه الوحدة؟

• وحدة واحدة لبيئات البطاقات المختلطة: العديد من أنظمة التحكم في الوصول تدير مجموعات البطاقات المختلطة المستخدمين مع البطاقات الذكية الجديدة 13.56 ميغا هرتز ، وبطاقات القرب القديمة 125 كيلو هرتز ، والموظفين الحكوميين مع بطاقات الهوية من الجيل الثاني.يقرأها (جي بي-7941 دي 4) جميعها بواسطة وحدة واحدةهذا يزيل الحاجة إلى قراء متعددين في نقاط الدخول، ويبسط تصميم النظام، ويقلل من تكاليف الأجهزة، ويعزز تسجيل المستخدمين عبر بيئات البطاقات المختلطة.

• دعم بطاقة المعالجة المركزية لأمن محسن: تمكن قناة الأوامر ADPU من الاتصال المباشر مع بطاقات وحدة المعالجة المركزية (CPU) ، مع دعم المصادقة الآمنة وتشفير البيانات والوصول إلى نظام الملفات. وهذا يجعل JP-7941D4 مناسبة للحكومة ،المالية، وتطبيقات المؤسسات التي تتطلب أمنًا أعلى من بطاقات الذاكرة القياسية.

• تكوين مرن و قابلية لترقية المجال: The ability to switch configurations via configuration card or communication port means system integrators can deploy a single hardware module across multiple use cases — without reprogramming or physical hardware changesجنبا إلى جنب مع دعم تحديث البرمجيات الثابتة IAP، وهذا يطيل عمر المنتج، ويقلل من تكاليف الخدمة، ويضمن أن الوحدة يمكن تحديثها عن بعد مع تطور المتطلبات.

• الاتصال العالمي مع أربع واجهات: يدعم JP-7941D4 USB (للتكامل المباشر مع الكمبيوتر الشخصي) ، و Wiegand (المعيار الصناعي لوحة التحكم في الوصول القديمة) ، UART-TTL (لأنظمة التحكم الأصغر المدمجة) ،و UART-RS232 (للمراقبين الصناعيين). This interface flexibility ensures the same module works across different generations of host systems — from new cloud-connected terminals to legacy Wiegand-based controllers — reducing inventory complexity and enabling component standardization.

• تعليق المستخدم المدمج يقلل من تكلفة BOM: يوفر القرص المدمج مزدوج الألوان LED و AC Buzzer ردود فعل بصرية وصوتية فورية للكشف عن البطاقة ، والقراءات الناجحة ، والأخطاء ، وقرارات الوصول.هذا يزيل الحاجة إلى مصابيح LED المؤشرات الخارجية والزموز، والحد من عدد المكونات، وخفض تكلفة BOM.

• القراءة النشطة تبسط البرمجيات المضيفة: القدرة على قراءة البطاقات النشطة تراقب مجال الراديو الراديوي بشكل مستمر وتكتشف البطاقات تلقائيًا دون إجراء استطلاع على المضيف. وهذا يقلل من حمولة وحدة المعالجة المركزية المضيفة ، ويبسط تطوير البرمجيات الثابتة ،ويمكن أسرع أوقات استجابة الكشف عن البطاقة حاسمة لتطبيقات التحكم في الوصول عالية حركة المرور حيث كل مللي ثانية مهمة.
