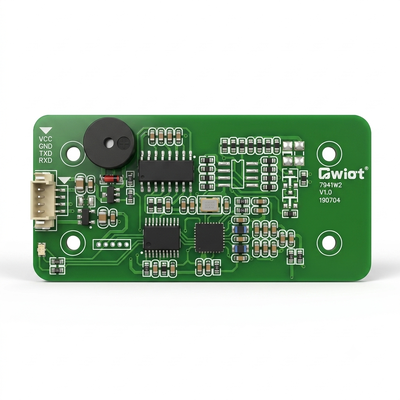

وحدة قراءة بطاقات JP-7941W2

لمحة عامة عن المنتج

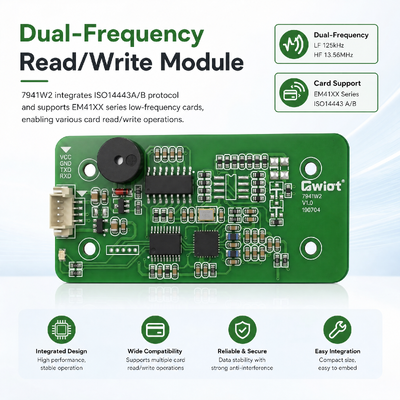

الـوحدة قراءة بطاقات JP-7941W2هي وحدة قراءة RFID / NFC متكاملة للغاية 13.56MHz تدعم بطاقات معيار ISO14443 من النوع A والنوع B ، بما في ذلك بطاقات S50 و S70 و FM11RF08 و UltraLight و Ntag و FM1208 وبطاقات الهوية من الجيل الثاني.مبنية حول محطة قراءة و كتابة RF متقدمة مع كلب مراقبة مدمج وتصميم هوائي متكامل، توفر هذه الوحدة العمليات الكاملة للبطاقات القائمة على الأوامر، الكشف التلقائي، القراءة والكتابة، إطلاق المحفظة الإلكترونية، زيادة القيمة، انخفاض القيمة، واستفسار الرصيد.تمكين إدارة بطاقة بسيطة دون تنفيذ بروتوكول معقدتوفر الوحدة واجهات مرنة لـ UART و RS232 ، وتعمل من 3.3V إلى 5.5V مع ذروة التيار أقل من 60mA ، وتوفر نطاق قراءة يصل إلى 5 سم.محجوزة في شكل ضيق 62mm × 30mm DIP مع هوائي متكامل، فإن JP-7941W2 هو الاختيار المثالي لمحطات التحكم في الوصول، وأنظمة الدفع الذكية، وأجهزة الحضور في الوقت المحدد، وكشك التحقق من الهوية.

المزايا الرئيسية

• العمليات الكاملة القائمة على الأوامر: مجموعة الأوامر المدمجة تدعم الكشف التلقائي عن البطاقات، القراءة والكتابة، إطلاق المحفظة الإلكترونية، زيادة القيمة، انخفاض القيمة، واستفسار الرصيدإدارة البطاقات الخالية من المضيف دون تنفيذ كومة بروتوكول معقدة.

• تصميم الهوائي المتكامل كل شيء في واحد: يتم دمج الهوائي في الوحدة ‬ لا يوجد تصميم هوائي خارجي ، لا يوجد ضبط ، لا يوجد تطوير دائرة متطابقة. التكامل Plug-and-play الذي يقلل من وقت التصميم والجهد الهندسي.

• كلب مراقبة متكامل: يمنع جهاز مراقبة الأجهزة المدمج من قفل النظام ، مما يضمن التشغيل المستمر والموثوق به في تطبيقات التحكم في الوصول والمدفوعات ذات الأهمية المهمة حيث يكون وقت التوقف غير مقبول.

• إمدادات الطاقة على نطاق واسع: يعمل من 3.3 فولت إلى 5.5 فولت متوافق مع كل من الأنظمة المضمنة 3.3 فولت ومراقبين 5 فولت القديمة دون تحويل المستوى أو المنظمات المنفصلة.

• التوافق بين البطاقات العريضة: يدعم بطاقات ISO14443 من النوع A والنوع B ، بما في ذلك S50 ، S70 ، FM11RF08 ، UltraLight ، Ntag ، FM1208 ، وبطاقات الهوية من الجيل الثاني ، مما يضمن التوافق مع مجموعة واسعة من أنظمة البطاقات الحالية.

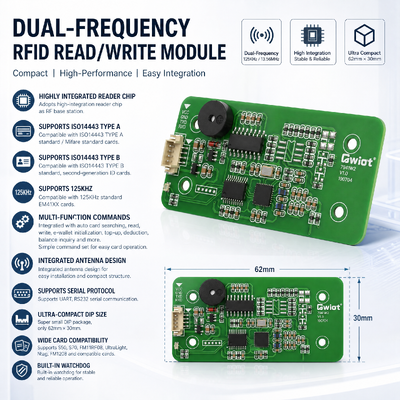

• عامل شكل DIP المدمج للغاية: حزمة DIP 62mm × 30mm مع هوائي متكامل إدماج سهل في تصاميم PCB دون الحاجة إلى تجميع سطحي معقد ، مثالية للنموذج الأولي والإنتاج.

لماذا تختار هذه الوحدة؟

• أوامر محفظة إلكترونية مدمجة لتطبيقات الدفع: على عكس وحدات القارئ الأساسية التي توفر فقط UID البطاقة الخام ، يتضمن JP-7941W2 أوامر محفظة إلكترونية رفيعة المستوى إطلاق القيمة ، الزيادة ، الانخفاض ، والتحقيق في التوازن.هذا يعني أن المطورين يمكنهم تنفيذ تطبيقات القيمة المخزنة (مثل المدفوعات في المطعم)، خدمات الغسيل ، أو بطاقات النقل) مباشرة دون كتابة رمزية معقدة أو رمز إدارة الذاكرة. مجموعة الأوامر المدمجة تقلل من وقت التطوير ، وتقلل من أخطاء البرمجيات الثابتة ،وتسريع وقت السوق لمنتجات الدفع ومنتجات التحكم في الوصول مع متطلبات القيمة المخزنة.

• الهوائي المتكامل و الكلب المراقب: تصميم الهوائي الكل في واحد يزيل الحاجة إلى ضبط الهوائي الخارجي، وتطابق الدوائر، والخبرة في تخطيط RFهذا يقلل بشكل كبير من تعقيد التصميم ومساحة PCB، ويضمن أداء قراءة ثابتة عبر مجموعات الإنتاج.تم تصميم JP-7941W2 للعمل الموثوق به 24/7 في عمليات النشر الحرجة ، والانتعاش تلقائيًا من أخطاء الاتصالات أو تعليقات النظام المؤقتة..

• التسامح مع الجهد العريض يسهل تصميم الطاقة: نطاق الدخول 3.3 فولت 5.5 فولت يستوعب كلا من المعالجات المدمجة الحديثة 3.3 فولت والأنظمة القديمة 5 فولت.يمكن لمصنعي المعدات الأصلية باستخدام JP-7941W2 توحيد وحدة واحدة عبر خطوط منتجات مختلفة دون تصاميم منفصلة لمصادر الطاقة أو مُغيرات المستوىهذا يسهل إدارة BOM ويقلل من خطر مشاكل التكامل المتعلقة بالطاقة.

• عبارة عن حزمة ضيقة جداً من أجل تجميع سهل: تم تصميم عامل الشكل DIP من 62mm × 30mm لتجميع ثقب مباشر مثالي لبيئات التصنيع التي قد لا تكون لديها قدرات تركيب السطح أو لصنع نماذج أولية سريعة.الهوائي المدمج يعني أن جميع مكونات الراديو الراديوي على متن الطائرة، مما يلغي الحاجة إلى هوائيات خارجية أو مكونات RF إضافية أو دروع EMI معقدة. وهذا يقلل من وقت التجميع ويبسط الاختبار ويخفض تكاليف الإنتاج الإجمالية.

• بنيت لتطبيقات الحكومة والشركات: مع دعم ISO14443 Type-B لبطاقات الهوية من الجيل الثاني ، فإن JP-7941W2 جاهز لنظم التحقق من الهوية الحكومية والشركات.هذا يجعلها الخيار المثالي لمكملات النظام بناء الحلول للقطاع العام، الرعاية الصحية، والتطبيقات المالية حيث قراءة بطاقة الهوية الوطنية هو شرط.
